TA-MD25 Max
TA-MD20 Max 製品説明ページ

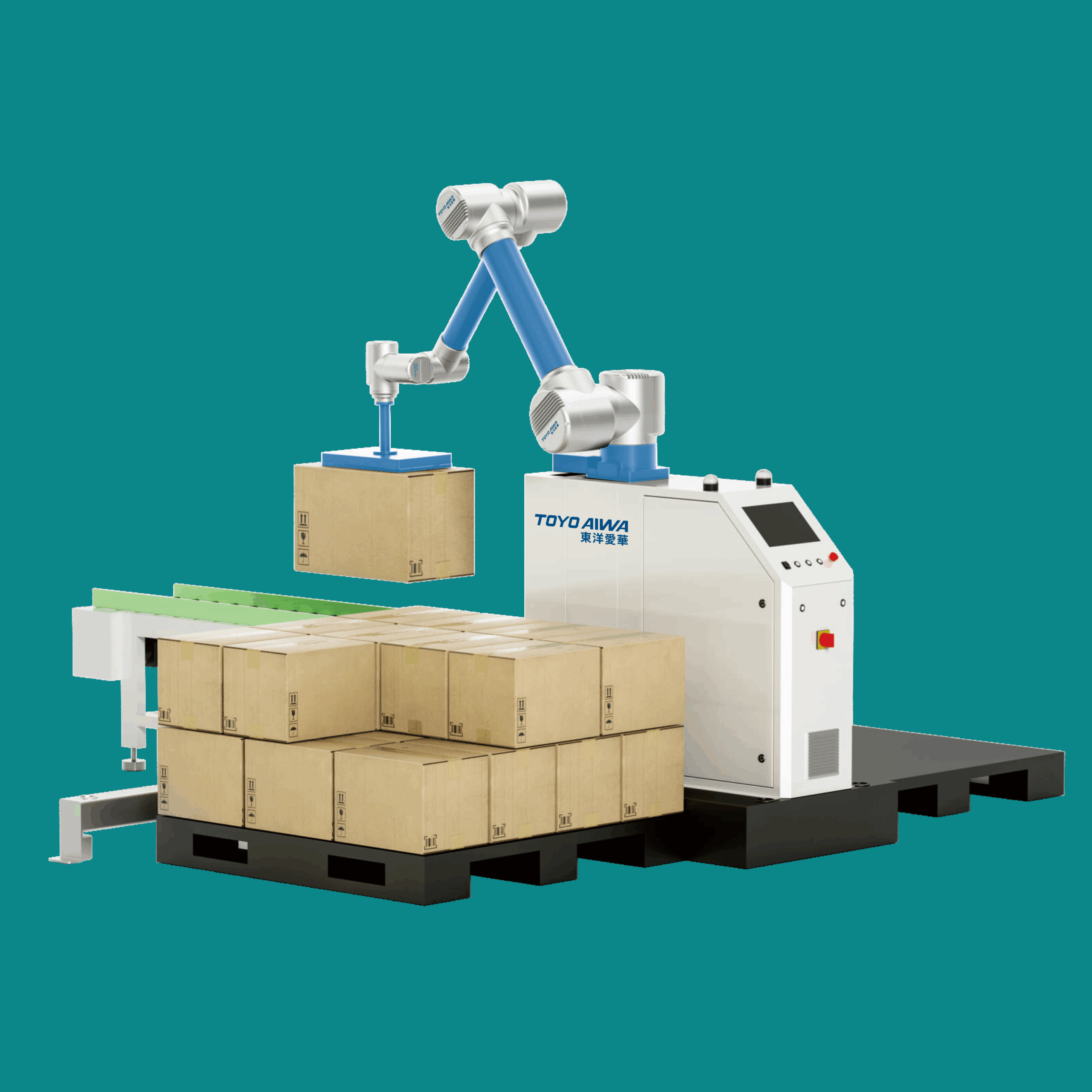

TA-MD25 Maxシリーズは、最大25kgの可搬重量と1600mmの作業半径を備えた高精度パレタイジングロボットです。TA-MD20MaxとTA-MD20Max-Gの2モデル展開で、それぞれの用途や処理速度に応じて選択いただけます。 最大積載高さは2100mm、位置精度は±0.04mmと非常に高精度。IP54の防塵防滴構造により、安定した稼働と長寿命を両立しています。 通信はTCP/IP方式を採用し、既存の自動化ラインにも柔軟に組み込み可能。作業温度範囲は0～55℃と広く、様々な環境に対応します。 また、TA-MD20Max-Gモデルでは最大12個/分の高速積載が可能で、より生産性を重視する現場に最適です。
| 製品名 | TA-MD25 Max | TA-MD25Max-G |
|---|---|---|
| 負荷 | 25kg | 25kg |
| 作業半径 | 1600mm | 1600mm |
水平距離（段ボール規格） |  | |
| 垂直距離 | 最大 2100mm | 最大 2100mm |
| パレタイズ速度 | <9個/分 | <12個/分 |
| 繰り返し位置精度 | ±0.04mm | ±0.04mm |
| 通信方式 | TCP/IP | TCP/IP |
| 保護等級（IP） | IP54 | IP54 |
| 使用温度範囲 | 0〜55℃ | 0〜55℃ |
| 最大消費電力 | 3.4kW | 3.4kW |
| 電源供給 | 単相 200〜230V / 50Hz | 単相 200〜230V / 50Hz |
| 本体重量 | 約350kg | 約350kg |
| 設置面積 | 1505mm × 1716mm | 1505mm × 1716mm |
| 設備稼働面積 | 3550mm × 1716mm | 3550mm × 1716mm |
| 最低天井高 | 3m | 3m |
パレタイジング作業ステーション 拡張配置プラン
| レーザー距離センサー | 光電センサー | 安全防護柵 |
|---|---|---|
| 非接触で柔軟に距離を測定可能黄色エリアに近づくと警告および減速赤色エリアに入ると即座に停止 | 安定した性能、高い耐干渉性高感度で素早い応答長寿命 | 物理的な防護により、安全・信頼性を確保 |
